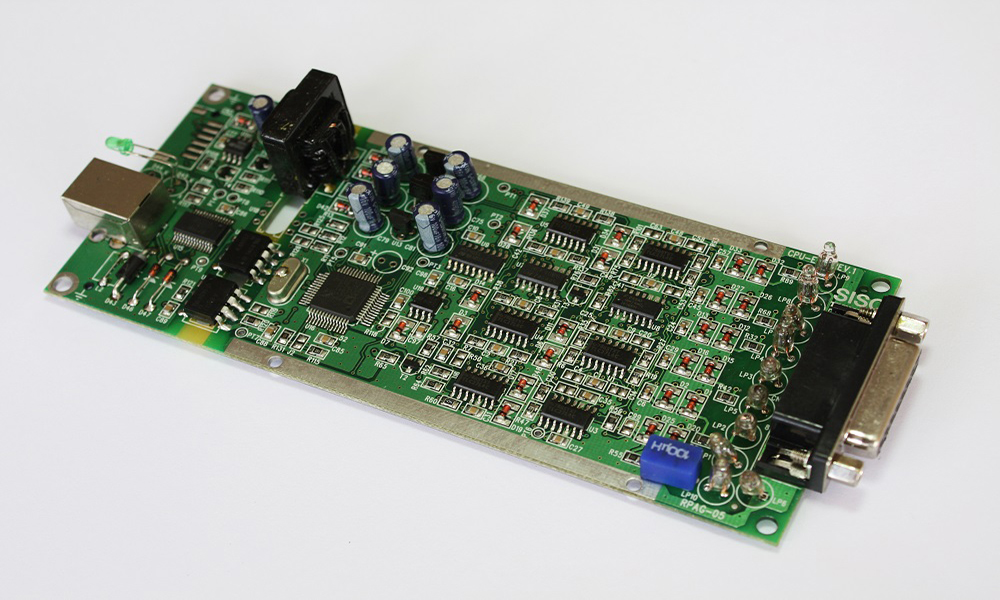

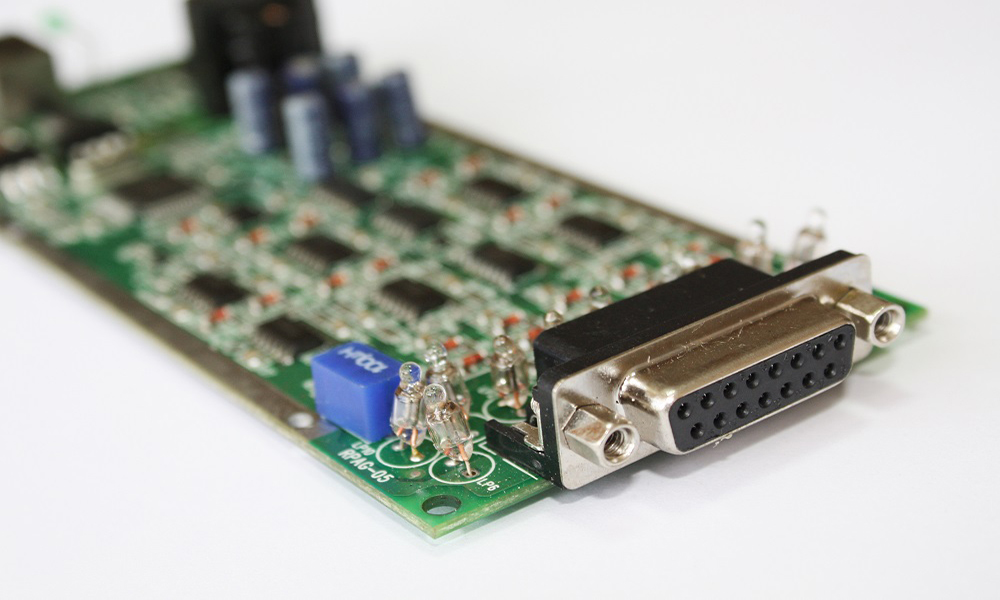

Módulo ECG 14 derivações

Módulo de processamento de ECG digital, alimentado pela própria conexão USB ou para uso com hosts convencionais via RS232 TTL. Até 14 derivações simultâneas. Sistema de proteção de software tipo Chave Código. Para aplicações em ECG digital, Tele ECG, ECG-AR , Ergometria e equipamentos com parâmetro de ECG.

Informações gerais  Informações Técnicas


· Módulo ultra compacto de processamento de ECG com conexão direta  USB - módulo - paciente e nada mais.

· Até 14 derivações simultâneas com cabo paciente de 10 vias.

· Processamento em 16 bits com amostragem conforme solicitada pelo fabricante.

· Detecção e rejeição de pulsos de marca-passo.

· Sistema tipo Chave Código para proteção do software do fabricante.

· Opção de uso via RS232 TTL para hosts convencionais.

· Classificação CF, protegido contra descargas de desfibrilador.

· Personalização disponível para cada fabricante (cliente) sem custo adicional com fornecimento exclusivo.

· Protocolo de comunicação determinado pelo fabricante




- Até 14 derivações : DI, DII, DIII, aVr, aVf, aVl, V1, V2, V3, V4, V5, V6, MC5 e CS5.

- Simultâneo ou seqüencial.

- Isolação 4KVrms @ 1mA

- Rejeição em modo comum maior que 100dB.

- Impedância e entrada maior que 40M ohms

- Classificação CF, protegido contra descargas de desfibrilador.

- Dimensões 149,0 x 63,5mm

- Filtros digitais de rede elétrica, tremor muscular e linha de base em valores determinados pelo fabricante.

- Freqüência Cardíaca : faixa: 30 a 300 ppm
                             resolução : 1 ppm
                             incerteza  : 1% ou 1 ppm

- Detecção e rejeição de pulsos de marca - passo

- Processamento de sinal em 16 bits.

- Amostragem de acordo com solicitação do fabricante.

- Alimentação :  USB   ou  5V@ 150mA

- Saída Sincronismo para cardioversão

- Comunicação: USB ou Serial RS-232 TTL





Consulte o representante de vendas
